Медный проводник, витая пара с изоляцией из ПВХ, экранированный гибкий кабель

Иланьский кабельный завод Наше глубокое понимание целостности сигнала делает этот настраиваемый высококачественный гибкий экранированный гибкий кабель витой пары с медными проводниками и ПВХ-изоляцией идеальным для прецизионных сигнальных соединений в промышленной автоматизации, средствах обеспечения безопасности и т. д.

Что такое экранированная витая пара с медным проводником и ПВХ-изоляцией?

Наш кабель RVSP, также известный как экранированный гибкий кабель витой пары с медной жилой и ПВХ-изоляцией, представляет собой высокопроизводительный кабель, специально разработанный для передачи сигналов с защитой от помех. Это не обычный шнур питания, его основная задача — обеспечить чистоту и стабильность низковольтных, слаботочных аналоговых или цифровых сигналов в сложной электромагнитной среде. Благодаря своей уникальной конструкции он может эффективно подавлять шум.

Основная информация

Площадь поперечного сечения проводника: распространенная, например, 0,5 мм², 0,75 мм², 1,0 мм², 1,5 мм² и т. д.

Количество ядер: одножильный, двухжильный (витая пара) или многожильный комбинированный.

Режим экранирования: экранирование из алюминиевой фольги, плетеное экранирование или композитное экранирование можно выбрать в зависимости от интенсивности помех.

Конструктивные особенности

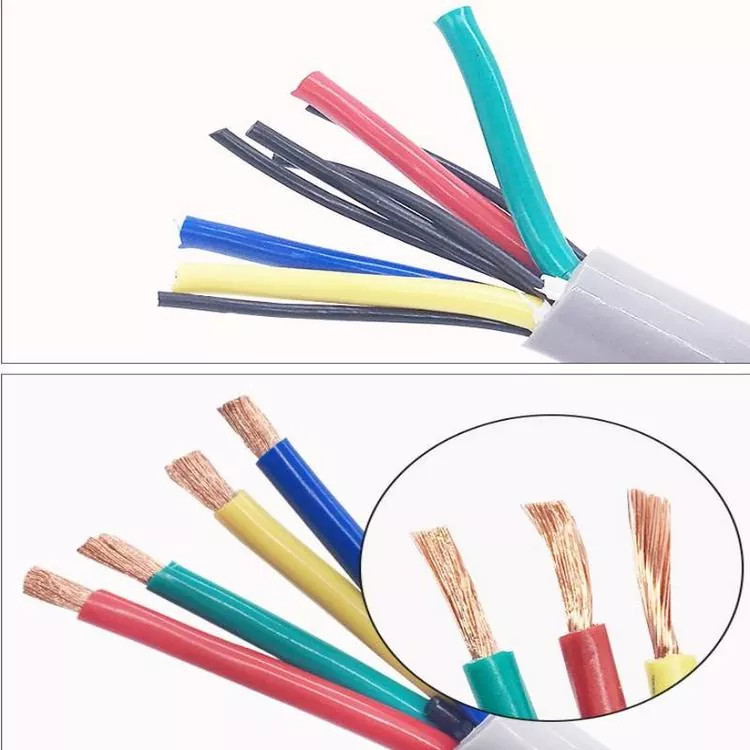

1. Проводник: скручен из многожильного провода из мягкой бескислородной меди, что обеспечивает высокую гибкость и отличную проводимость кабеля, а также облегчает гибкую проводку внутри оборудования или в шкафу.

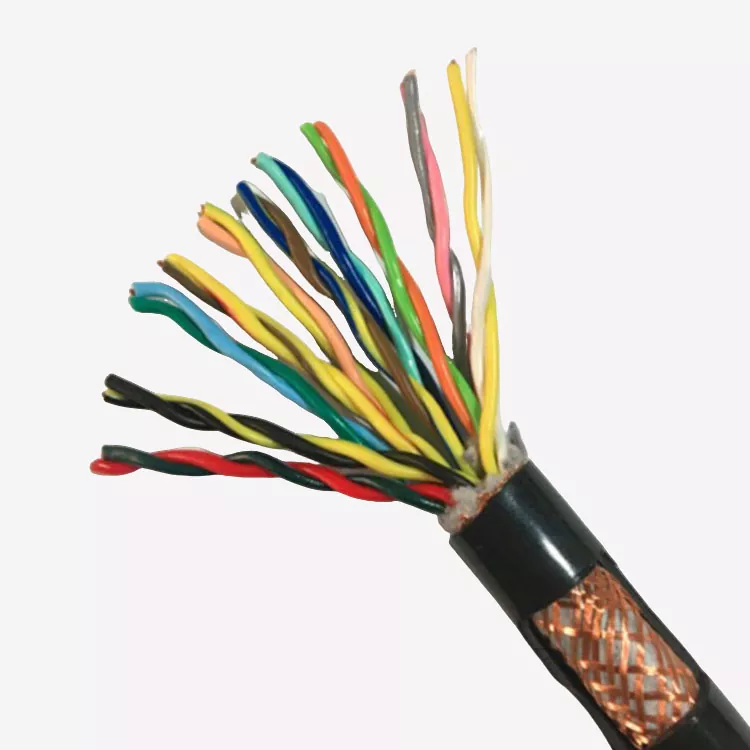

2. Изоляция и конструкция жил: структура витой пары для каждой пары жил, которая является первой линией защиты от помех медного проводника, изолированного ПВХ, витой пары, экранированного гибкого кабеля. Витые пары позволяют значительно уменьшить электромагнитную связь между парами и внешние магнитные помехи.

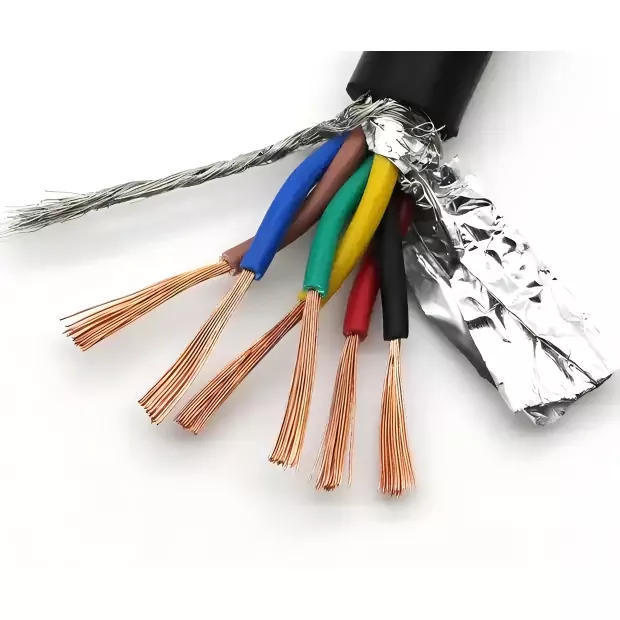

3. Экранирование. Витую пару мы обертываем одним или несколькими слоями экранирования (например, алюминиевой фольгой или медной сеткой). Этот слой «электромагнитного щита» представляет собой вторую, более сильную линию защиты, которая может эффективно поглощать и направлять внешние электромагнитные помехи (EMI/RFI) для предотвращения искажения сигнала.

4. Оболочка: внешний слой представляет собой оболочку из ПВХ, которая обеспечивает механическую защиту, стойкость к истиранию, а также определенную устойчивость к маслам и коррозии для внутренней прецизионной конструкции и подходит для различных промышленных сред.

Ключевые особенности

1. Защита от помех: в сочетании со структурой витой пары и экранирующим слоем обеспечивает двойную защиту, специально разработанную для сложной электромагнитной среды.

2. Высокая гибкость и простота установки: многожильный тонкий медный провод позволяет легко сгибать экранированный гибкий кабель витой пары с медным проводником и ПВХ-изоляцией, подходящий для ситуаций установки, требующих мобильного или фиксированного изгиба.

3. Экологическая адаптируемость: материал ПВХ обеспечивает определенную маслостойкость и коррозионную стойкость, отвечая требованиям обычных промышленных сред.

4. Номинальное напряжение: 300/500В, предназначено для низковольтной сигнальной аппаратуры.

Сценарии применения

1. Система промышленной автоматизации: подключите ПЛК, преобразователь частоты, датчик, прибор, передайте ключевые сигналы управления и обратной связи.

2. Сфера связи и безопасности: подключение сигналов для камер наблюдения, систем контроля доступа, аудиовещания, оборудования сбора данных.

3. Прецизионное оборудование: медицинское оборудование, контрольно-измерительные приборы и другие устройства, требующие высокой эффективности экранирования.
